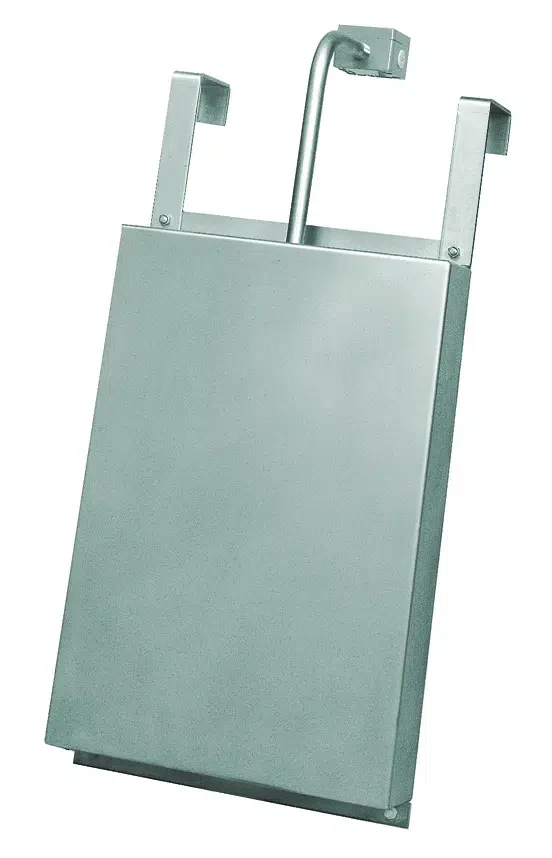

Alle Tauchschwinger sind mit leistungsfähigen Hochleistungs-Schwingsystemen ausgestattet. Die Tauchschwinger werden für den Betrieb an leistungsstarke mikroprozessorgesteuerte Generatoren angeschlossen. Die Verbindung vom Tauchschwinger zum Generator erfolgt über einen Anschlusskasten und ein HF-Kabel in Quick-Connect-Technik.

Merkmale

2 mm starke Edelstahlgehäuse 1.4404, WIG-geschweißt
Ultraschallfrequenzen 25 kHz oder 40 kHz
verschiedene Ausführungen unterstützen die Vielfältigkeit des Einsatzes

• Für eine intensive Reinigung sollte das Reinigungsgut von mehreren Seiten beschallt werden,

um Abschattungen zu vermeiden.

• Die Abstände nebeneinander liegender Hochleistungsschwinger sollten möglichst gering sein,

um schallfreie Zonen zu vermeiden.

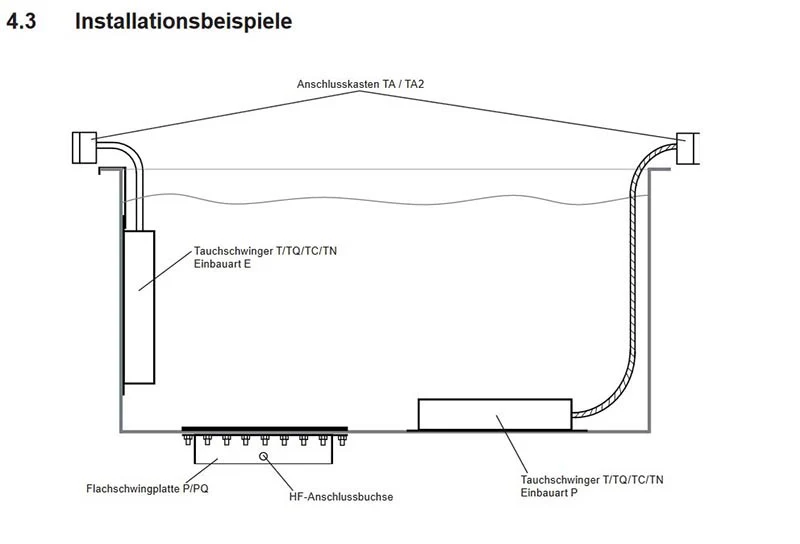

• Die Mindestabstände zwischen Tauchschwingern und
- Flüssigkeitsoberfläche,
- Seitenwänden der Wanne sowie

- Reinigungsgut bzw. Korb
müssen mindestens 50 mm betragen.

• Die Mindestabstände zwischen Tauchschwingern und Heizquellen müssen mindestens

100 mm betragen.

• Die maximal zulässige Betriebstemperatur der Badflüssigkeit beträgt 90 °C und ist durch

geeignete Maßnahmen zu begrenzen.

• Der Abstand gegenüberliegender Hochleistungsschwinger soll mind. 300 mm betragen.

• Die Standard-HF-Steckverbindung(en) in Quick-Connect-Technik am Hochleistungsschwinger

dürfen keinem Spritzwasser und keiner Feuchtigkeit ausgesetzt werden.

Ist das bei Tauchschwingern von der Anwendung her nicht zu vermeiden, müssen die

HF Kabel direkt über eine wassergeschützte PG Verschraubung aus den Ultraschall-

Hochleistungsschwingern herausgeführt werden.

Alle Tauchschwinger sind mit festem HF-Kabelanschluss F lieferbar. HF max. Leistung 1000-3000 Watt.

Bei einer Bestellung bitte die Anschlussart angeben.

Bandelin Sonderlösungen

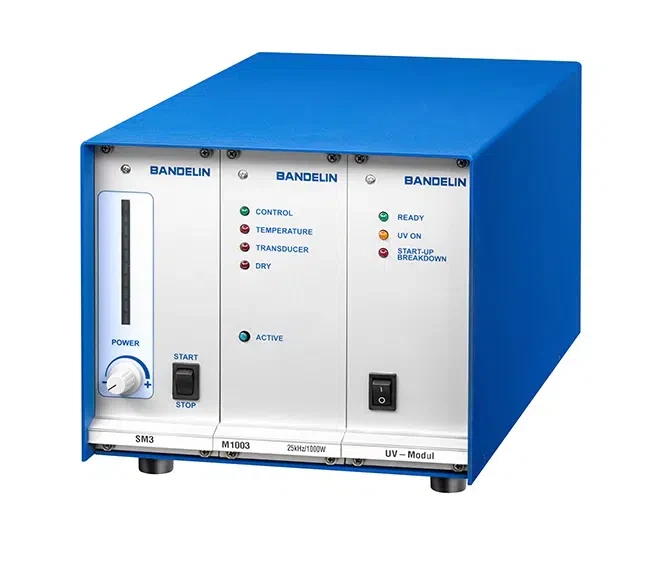

Bandelin Technik Generator LG1001T 25/40 kHz
